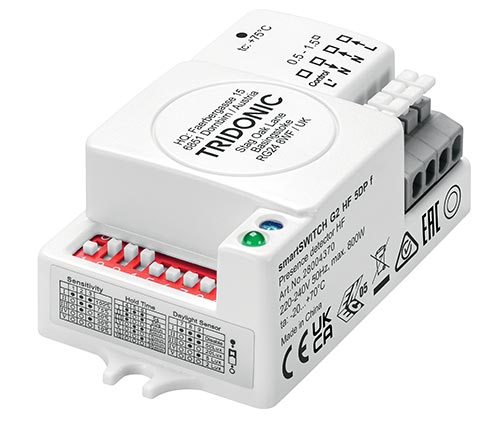

smartSWITCH G2 HF 5DP f

Commutation automatique en fonction de la présence et de la luminosité

  • smartSWITCH G2 HF 5DP f

    smartSWITCH G2 HF 5DP f

  • smartSWITCH G2 HF 5DP S f

    smartSWITCH G2 HF 5DP S f

  • smartSWITCH G2 HF 5DP f

    smartSWITCH G2 HF 5DP f

  • smartSWITCH G2 HF 5DP S f

    smartSWITCH G2 HF 5DP S f

Description du produit

  • Détecteur de mouvement pour intégration en luminaire
  • Détection des mouvements même à travers le verre et les matériaux minces (hors métal)
  • Pour l'allumage/l'extinction automatique des luminaires équipés de ballasts électroniques et de drivers LED
  • Fonction bright-out: pas d'enclenchement du luminaire si la luminosité ambiante est suffisante
  • Temps de retard, plage de détection et luminosité de la fonction bright-out réglables via 9 commutateurs DIP
  • Hauteur max. d'installation 5 m
  • Deux formes de boîtier élargissant les possibilités d'installation
  • Plage de détection variable (100 - 10 %)
  • Commute lors d'un passage par zéro
  • Deuxième bornier neutre pour un câblage aisé
  • Optimisé pour les applications et les environnements comprenant d'autres systèmes de communication sans fil
  • 5 ans de garantie (voir les conditions sous www.tridonic.com)
Défilement automatique pour les tableaux
Données de commande
Type Référence Dimensions L x l x H Emballage carton Poids par pièce
smartSWITCH G2 HF 5DP f 28004370 70 x 36,5 x 24,5 mm 100 pièce/pièces 0,04 kg
smartSWITCH G2 HF 5DP S f 28004371 58 x 52,0 x 24,5 mm 100 pièce/pièces 0,04 kg
Marque de contrôle :
doppelte Isolierung
EAC
RCM
CE
ENEC
RoHs
Caractéristiques techniques
Gamme de tension d'alimentation 220 – 240 V
Fréquence réseau 50 / 60 Hz
Puissance < 0,45 W
Fréquence 5,8 GHz (± 75 MHz)
Puissance d'émission < 0,2 mW
Charge résistive 800 W
Charge capacitive 400 VA
Angle de détection 30 – 150°
Plage de détection max. ø 8 m
Hauteur de montage max. 5 m
Point tc 75 °C
Température ambiante ta -20 ... +70 °C
Température de stockage ts -20 ... +70 °C
Humidité de l'air min. 5 ... max. 85 % à 30 °C
Degré de protection IP20
Classe électrique Isolation renforcée
Boîtier en PC, exempt d'halogène
Couleur du boîtier RAL 9016 (blanc)
Durée de vie 50.000 h
Garantie (voir les conditions sous www.tridonic.com) 5 Année(s)
Défilement automatique pour les tableaux
Document Taille Date

smartSWITCH_G2_HF_5DP_f_en.pdf
Data sheet
1.44 Mo 05/09/2022
Inst_smartSWITCH_G2_HF_5DP_f.pdf
Installation instructions
828 Ko 09/11/2023
nouveau
Certificats / Déclarations de conformité
Type      Référence      Certificats
Certificats ()
Défilement automatique pour les tableaux
CAD / RAY
Type Référence Documents CAD
smartSWITCH G2 HF 5DP f 28004370 CAD (2,0 Mo)
smartSWITCH G2 HF 5DP S f 28004371 CAD (2,3 Mo)
